"본 칼럼은 30년 제조 현장 전문가의 통찰을 바탕으로 작성되었습니다"

RCM과 건강검진형 설비관리: FMEA·RCA로 고장이 아니라 기능을 지키는 법

RCM은 고장을 막는 기법이 아니라 설비의 기능을 유지하는 전략이며, FMEA와 RCA는 그 기능을 지키는 현장의 건강검진 도구입니다.

위존(WEZON)이 제안하는 선진 설비관리 철학 시리즈 10편입니다.

유나이티드 항공의 데이터가 RCM(신뢰성 중심 보전)으로 이어진 과정을 따라가며, FMEA와 RCA를 제조 현장의 '건강검진 도구'로 정착시키는 방법을 다룹니다. (▶ 9편 보러가기)

RCM(Reliability-Centered Maintenance)은 고장을 막는 기법이 아니라 설비가 가진 '기능'을 유지하는 전략입니다. 1978년 스탠리 노울런과 하워드 힙이 미 국방성 의뢰로 정리한 이 방법론은, 경제성과 안전성을 동시에 확보하는 틀을 제시했고 현대 설비관리의 근간이 되었습니다.

SWING CMMS는 FMEA(사전 예방)와 RCA(사후 근본 원인 추적)를 개별 문서 작업이 아니라 설비 이력에 연결된 상시 프로세스로 운영하게 하여, 베테랑의 판단에 의존하던 정비 결정을 데이터와 논리로 옮기는 문제를 해결합니다.

[칼럼 요약]

1.     RCM의 탄생: 미 국방성이 유나이티드 항공에 의뢰한 것

2.     FMEA와 RCA — 사전 예방과 사후 추적, 두 개의 도구

3.     건강검진 프로세스로의 진화, 그리고 제조 현장이 항공업계와 달랐던 이유

[용어 및 개념 정의]

·         RCM(Reliability-Centered Maintenance, 신뢰성 중심 보전): 설비의 고장 자체를 막는 것이 아니라 설비가 수행해야 할 '기능'을 유지하는 데 집중하여, 경제성과 안전성을 동시에 확보하는 보전 전략. 1978년 명명되었습니다.

·         FMEA(Failure Mode and Effects Analysis, 고장 모드 영향 분석): 설비가 어떤 고장을 일으킬 수 있는지(고장 모드)와 그 영향은 무엇인지 사전에 분석하는 기법. 사고가 발생하기 전 잠재적 위험을 차단하는 사전 예방이 핵심입니다.

·         RCA(Root Cause Analysis, 근본 원인 분석): 고장이 발생했을 때 Logic Tree를 타고 내려가 '왜' 발생했는지 근본 원인을 추적하는 기법. 현상만 고치는 것이 아니라 시스템적 결함을 찾아내는 프로세스와 근접 원인들이 포함된 과정입니다.

·         근본 원인과 근접 원인: 근접 원인은 고장 직전에 관측된 직접적 현상이고, 근본 원인은 그 현상을 허용한 시스템·관리상의 결함입니다. 이 둘을 혼동하면 같은 고장이 반복됩니다.

·         P-F Interval: 잠재 결함이 감지 가능한 시점(P)부터 기능 고장에 이르는 시점(F)까지의 구간. 이 구간이 길수록 조기 검출 수단의 가치가 커집니다.

·         예지보전(Predictive Maintenance, PdM): 센서 데이터와 분석 모델로 고장 발생 시점을 예측해 사전에 조치하는 보전 방식.

·         설비 8계통: 회전기기, 정지기기, 배관·밸브, 전기, 계장, 유틸리티, 구조물, 안전설비 등 설비를 기능 계통별로 구분한 관리 단위. 많은 현장이 이 수준의 기초 분류에 머물러 있습니다.

[현장의 문제 또는 도입 배경]

9편에서 우리는 항공기 부품의 89%가 사용 시간과 무관하게 고장 난다는 사실을 확인했습니다. 그렇다면 다음 질문은 자연스럽게 이어집니다. 주기가 답이 아니라면, 무엇을 기준으로 정비를 결정해야 하는가?

이 질문에 답한 것이 RCM입니다. 그리고 RCM을 현장에서 작동하게 만드는 두 개의 도구가 FMEA와 RCA입니다. 흥미롭게도 이 흐름은 우리가 몸을 관리하는 방식의 변화와 정확히 같은 궤적을 그립니다.

다만 제조 현장은 항공업계와 조건이 달랐습니다. 그 차이를 이해하지 못한 채 항공업계의 방법론만 가져오면, 문서는 남고 현장은 바뀌지 않습니다.

1. 현황과 문제 — RCM의 탄생과 설비관리 바이블의 전파

유나이티드 항공의 혁신적인 보전 전략에 주목한 것은 미국 국방성(DoD)이었습니다. 1970년대 초, 미 국방성은 유나이티드 항공의 스탠리 노울런(Stanley Nowlan)과 하워드 힙(Howard Heap)에게 이 방법론을 정리해달라고 의뢰했습니다.

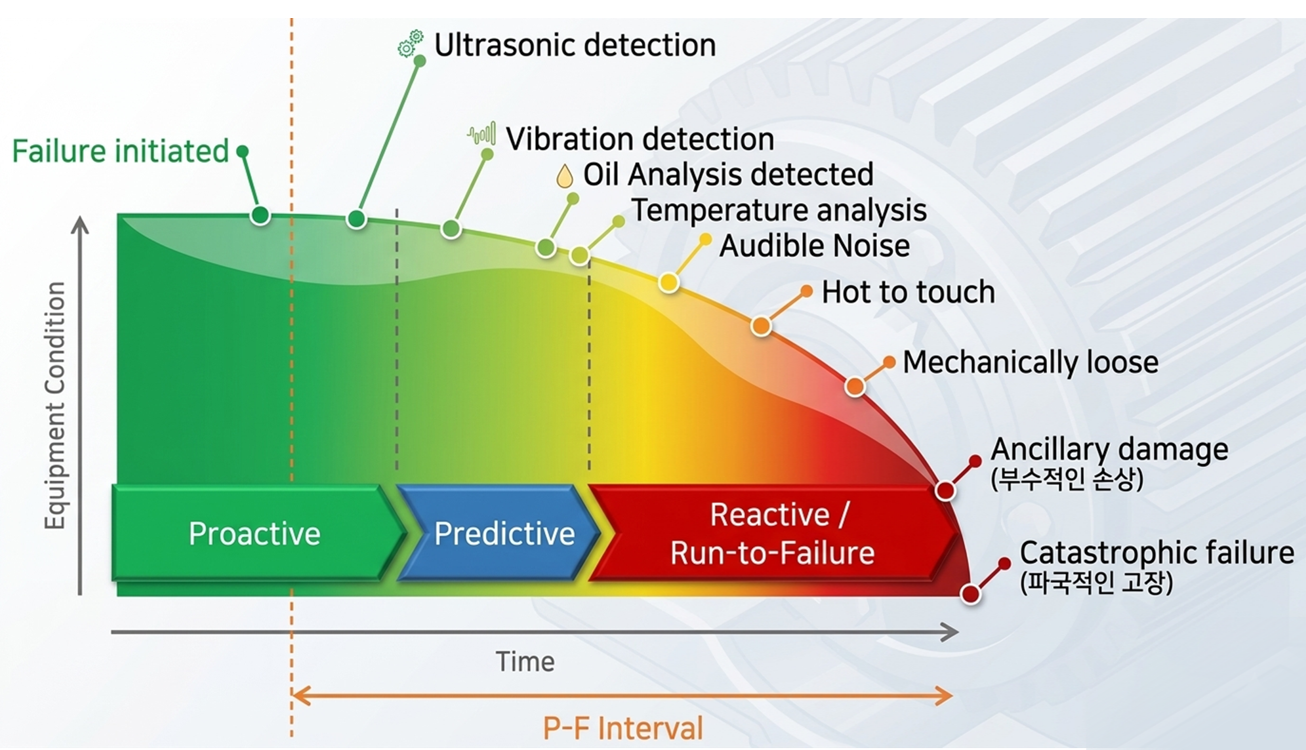

[그림 3] Stanley Nowlan & Howard Heap의 P-F Curve. 결함이 시작된 시점(Failure initiated)부터 파국적 고장(Catastrophic failure)까지, 초음파·진동·오일 분석·온도 분석·이상음·발열·기계적 이완 순으로 검출 수단이 배치됩니다. 왼쪽에서 검출할수록 Proactive, 중간은 Predictive, 오른쪽은 사후 대응(Reactive)의 영역입니다.

1978년, 이들은 보고서를 통해 이를 RCM(Reliability-Centered Maintenance, 신뢰성 중심 보전)이라 명명했습니다. 이 보고서는 미 국방성에 의해 군사 장비 관리의 표준으로 채택되었고, 이후 전미 산업계로 확산하며 현대적 설비관리의 근간을 이루었습니다.

RCM은 단순히 고장을 막는 것이 아니라, 설비가 가진 '기능'을 유지하는 데 집중하며 경제성과 안전성을 동시에 확보하는 전략적 틀을 제시했습니다. 이 한 문장의 차이가 중요합니다. 고장을 막는 것이 목표라면 모든 설비를 똑같이 관리해야 하지만, 기능을 유지하는 것이 목표라면 기능에 미치는 영향에 따라 관리 수준을 다르게 가져갈 수 있습니다.

2. 원인 — 두 개의 도구, FMEA와 RCA

유나이티드 항공사는 MSG-3 과정에서 두 가지 핵심 도구를 사용했습니다.

·         FMEA(Failure Mode and Effects Analysis): 설비가 어떤 고장을 일으킬 수 있는지(고장 모드), 그 영향은 무엇인지 사전에 분석하는 기법. 이는 사고가 발생하기 전 잠재적 위험을 차단하는 사전 예방이 핵심입니다.

·         RCA(Root Cause Analysis): 만약 고장이 발생했다면, Logic Tree를 타고 내려가 '왜' 발생했는지 근본 원인을 추적하는 기법. 단순히 현상만 고치는 것이 아니라 시스템적 결함을 찾아내는 프로세스와 근접 원인들이 포함된 과정입니다.

항공 산업에서는 “이 부품의 고장이 안전에 치명적인가?”, “육안으로 확인 가능한가?”라는 질문을 던지며 최적의 보전 방식을 결정합니다. 이는 현장의 작업자가 임의로 판단하는 것이 아니라, 축적된 데이터와 엄격한 논리에 의해 정비 주기를 결정하게 함으로써 인적 오류를 최소화합니다.

여기에 이 시리즈가 반복해서 강조해 온 지점이 있습니다. 인적 오류를 줄이는 방법은 사람을 더 조심시키는 것이 아니라, 판단을 요구하지 않는 구조를 만드는 것입니다. 코멧 사고에서 작업자가 드릴링 대신 펀칭을 택한 것도, 개인의 태만이 아니라 판단을 개인에게 맡긴 구조의 문제였습니다.

3. 해결 방법 — 건강검진 프로세스로의 진화

흥미로운 점은 설비관리의 역사가 인간의 건강관리 역사와 궤를 같이한다는 사실입니다. 1990년대 말, 국내 기업들에 직장인 건강검진 제도가 보편적으로 도입되면서 우리 사회는 '아프면 병원에 가는' 사후 처리 방식에서 '정기적으로 검진하여 병을 예방하는' 패러다임의 대전환을 맞이했습니다.

설비관리 역시 이와 같은 '건강검진 프로세스'로 발전했습니다. RCM이 추구하는 방향과 일치했습니다. 검진 항목을 정하고, 검진 주기를 정하고, 이상 소견이 나오면 정밀 검사로 넘어가는 구조. 이것이 FMEA와 RCA가 현장에서 작동하는 방식입니다.

하지만 제조 산업 현장은 항공업계와 달랐습니다. 강력한 생산 중심의 관리와 비용 체계로 되어 있었습니다. 설비관리는 유연성을 가진 철학과 문화로 자리잡아야 했습니다. 다섯 가지 공장의 밸류체인이 같은 수준에서 관리되어야 하지만, 현장은 설비관리를 단순히 고장 나면 고치는 업무를 하는 정도로만 생각했습니다. 그러다 보니 대기업이든 중소기업이든 설비 8계통의 아주 기초적인 설비관리에 만족하게 만들었습니다.

항공업계에서는 안전이 곧 사업의 존속 조건이었기 때문에 보전이 경영 의제가 될 수 있었습니다. 제조 현장에서는 생산이 그 자리를 차지했습니다. 같은 방법론을 옮겨 심으려면, 방법론보다 먼저 설비관리를 경영 의제로 올리는 일이 필요합니다.

4. 도입 시 확인사항 — PdM을 말하기 전에

최근의 항공기 설비관리는 디지털 트윈과 인공지능을 결합한 '예지 보전(Predictive Maintenance, PdM)'의 단계에 도달해 있습니다. 마치 웨어러블 기기가 실시간으로 혈압과 심박수를 체크해 이상 징후를 알리듯, 최신 항공기 엔진은 실시간 데이터를 지상으로 전송하며 고장이 발생하기 수백 시간 전에 부품 교체 시점을 정확히 예측하려는 노력을 하고 있습니다.

반면, 우리 제조 현장은 어떻습니까? 여전히 '빨리빨리'라는 과거의 망령에서 완전히 자유롭지 못한 경우가 많습니다. 설비가 망가지기 전까지는 점검을 미루거나, F 클래스가 68%라는 사실을 간과한 채 불필요한 과잉 정비로 설비를 망가뜨리기도 합니다.

스마트팩토리로 설비관리를 접근하면서 PdM을 이야기하지만, 수십 년 동안 해오던 Classical PdM조차도 체계적으로 관리하고 있지 못합니다. 진동·온도·윤활 상태를 주기적으로 측정하고 추이를 관리하는 고전적 예지보전이 정착되지 않은 상태에서 AI 모델을 얹으면, 모델이 학습할 데이터 자체가 없습니다.

따라서 PdM 도입을 검토하기 전에 다음을 먼저 확인해야 합니다. 첫째, 고장 모드별로 어떤 검출 수단이 유효한지 정의되어 있는가. 둘째, 그 검출 수단의 측정값이 이력으로 축적되고 있는가. 셋째, 이상 판정 기준이 문서화되어 있는가. 이 세 가지가 없으면 센서를 붙여도 데이터는 쌓이기만 할 뿐 판단으로 이어지지 않습니다.

5. 기대효과 — 경쟁력 있는 공장의 지속운전

코멧 사고와 유나이티드 항공이 남긴 RCM의 철학은 명확합니다. 인간이 정기 건강검진을 통해 삶의 질을 높이듯, 제조 현장도 데이터 중심의 논리적 접근과 체계적인 진단 프로세스를 갖추어야만 완벽한 신뢰성을 확보할 수 있습니다.

제조 산업의 스마트팩토리 속 설비관리 역시 화려한 자동화 설비 도입이나 잘못된 모델링 방식의 PdM 도입보다 선행되어야 할 것이 있습니다. 바로 '건강검진형 관리 철학'입니다. 설비 기능의 신뢰성을 확보하기 위해 RCA와 FMEA를 현장의 건강검진 도구로 뿌리내려야 합니다. 그 결과는 경쟁력 있는 공장의 지속운전이 될 것입니다.

끝으로 한 가지 질문을 던집니다.

“여러분 공장에서 고장이 많이 나는 설비는 어떻게 하십니까?”

이 질문에 대한 답은 다음 편에서 이어집니다.

[단계별 적용 방법: FMEA·RCA를 현장에 정착시키는 6단계]

1단계 — 기능 정의 (RCM의 출발점)

·         설비가 '무엇을 해야 하는가'를 먼저 정의합니다. '펌프'가 아니라 '시간당 OO톤을 O bar로 이송한다'가 기능입니다. 기능이 정의되어야 기능 고장을 정의할 수 있습니다.

2단계 — 대상 선정

·         안전에 치명적인 설비, 생산 영향도가 큰 설비, 고장이 반복되는 설비 순으로 우선순위를 정합니다. 전 설비 대상 FMEA는 실패합니다.

3단계 — FMEA 수행 (사전 예방)

·         고장 모드를 나열하고 발생도·영향도·검출도를 평가합니다. 이때 '이 고장이 안전에 치명적인가', '육안으로 확인 가능한가' 두 질문을 반드시 포함합니다.

4단계 — 검출 수단 배치 (P-F Curve 활용)

·         각 고장 모드에 대해 초음파·진동·오일 분석·온도·이상음 중 어떤 수단이 가장 이른 시점에 검출 가능한지 배치합니다. 왼쪽에서 잡을수록 대응 여유가 커집니다.

5단계 — RCA 체계 구축 (사후 추적)

·         고장 발생 시 Logic Tree를 따라 근접 원인과 근본 원인을 분리해 기록합니다. '왜 발생했는가'에서 멈추지 말고 '왜 사전에 발견하지 못했는가'까지 추적합니다.

6단계 — 이력 연결과 순환

·         RCA에서 발견된 새로운 고장 모드를 FMEA로 되돌려 반영합니다. 이 순환이 끊기면 FMEA는 한 번 만들고 잊히는 문서가 됩니다.

[비교표: FMEA와 RCA는 무엇이 다른가]

두 기법을 혼동하거나 하나만 운영하는 현장이 많습니다. FMEA는 고장 전, RCA는 고장 후를 담당하며 서로를 보완할 때만 작동합니다.

구분	FMEA	RCA
시점	고장 발생 전 (사전 예방)	고장 발생 후 (사후 추적)
질문	어떤 고장이 일어날 수 있고, 그 영향은 무엇인가	왜 이 고장이 발생했고, 왜 사전에 발견하지 못했는가
핵심 산출물	고장 모드 목록, 발생도·영향도·검출도 평가, 대응 과업	Logic Tree, 근접 원인과 근본 원인, 재발 방지 대책
실패하는 방식	점수 낮추기가 목적이 되어 검출도만 개선하고 끝남	원인을 '추정'하는 수준에 머물러 근접 원인을 근본 원인으로 오인함
성공 판단 기준	발생도와 영향도가 구조적으로 낮아졌는가	동일 고장 모드의 재발이 실제로 감소했는가
CMMS에서의 역할	점검 항목과 주기의 근거를 생성	고장 이력에서 개선 과제를 도출

[적용 사례·예시·수치]

사례 1. 미 국방성 — RCM의 표준화와 산업계 확산

·         적용 전: 군사 장비 보전이 장비별·부대별 경험과 관행에 따라 수행되어, 정비 수준의 편차가 크고 근거를 설명하기 어려운 상태.

·         적용 후: 1978년 노울런·힙 보고서를 통해 RCM이 정립되고 미 국방성이 군사 장비 관리 표준으로 채택. 이후 전미 산업계로 확산하며 현대적 설비관리의 근간을 형성했습니다.

·         산정 기준 또는 전제조건: 1970년대 초 미 국방성이 유나이티드 항공에 방법론 정리를 의뢰, 1978년 보고서 발간. 항공·군수 분야의 안전 요구 수준을 전제로 한 결과이므로, 제조 현장 적용 시에는 안전 등급과 생산 영향도를 자사 기준으로 재정의해야 합니다.

사례 2. 항공업계 — 예지보전(PdM)의 현재

·         적용 전: 정해진 비행 시간 도래 시 엔진 부품을 점검·교체하는 시간 기반 방식.

·         적용 후: 엔진이 실시간 데이터를 지상으로 전송하고, 고장 발생 수백 시간 전에 부품 교체 시점을 예측하는 디지털 트윈·AI 결합 단계에 도달.

·         산정 기준 또는 전제조건: 항공기 엔진은 센서 부착·데이터 전송 인프라가 설계 단계부터 내장되어 있고, 운항 조건이 상대적으로 균일합니다. 제조 설비는 운전 조건의 변동 폭이 크므로, Classical PdM(진동·온도·오일 분석의 주기 측정과 추이 관리)이 선행되어야 동일한 효과를 기대할 수 있습니다.

[SWING CMMS 적용 방안]

추천 대상: FMEA를 한 번 만들었지만 문서로만 남아 있는 조직, RCA를 한다고 하지만 원인을 추정하는 수준에 머무는 정비 부서, PdM 도입을 검토 중이나 기초 데이터가 없는 제조·플랜트 기업

주요 기능

·         FMEA 관리: 설비·부품별 고장 모드와 발생도·영향도·검출도를 등록하고, 평가 결과를 점검 항목과 주기에 자동 반영합니다.

·         RCA Logic Tree: 고장 이력에서 바로 RCA를 착수하고, 근접 원인과 근본 원인을 계층 구조로 기록합니다.

·         FMEA↔RCA 순환 연결: RCA에서 새로 발견된 고장 모드를 FMEA에 반영하도록 연결해, 분석이 일회성 문서로 끝나지 않게 합니다.

·         검출 수단 이력화: 진동·온도·오일 분석 등 Classical PdM 측정값을 설비 이력에 축적하고 추이를 관리합니다. PdM 모델의 학습 데이터가 됩니다.

·         기능 기준 자산 관리: 설비를 자산 코드가 아니라 수행 기능 단위로 관리해 RCM의 기능 유지 관점을 시스템에 반영합니다.

도입 방식: SaaS 구독형(클라우드)을 기본으로 하며, FMEA·RCA 템플릿은 업종·설비 유형별 표준안을 제공한 뒤 현장 워크숍으로 조정합니다. 사전 구축형 RCA는 위존 컨설팅과 병행하는 것을 권장합니다.

예상 도입 기간: FMEA·RCA 모듈 정착까지 통상 8~16주. 대상 설비를 상위 1~2개 유형으로 한정할 경우 단축 가능하며, 전 설비 확대는 단계적으로 진행합니다.

비용 또는 비용 산정 기준: 구독료는 사용자 수·관리 설비 수 기준 월 단위 산정. FMEA/RCA 워크숍과 사전 구축형 RCA 설계는 컨설팅 공수 기준 별도 산정합니다. ※ 아래 금액·기간은 표준 산정 방식이며, 실제 견적은 설비 수량과 사업장 수에 따라 달라집니다. 발행 전 사내 확정 단가로 교체해 주세요.

적용 시 유의사항: FMEA의 목적을 '점수 낮추기'로 오해하지 마십시오. 센서를 추가해 검출도를 개선하면 점수는 빨리 내려가지만, 발생도와 영향도가 그대로면 고장은 줄지 않습니다. 또한 RCM·FMEA·RCA는 방법론이기 이전에 문화입니다. 생산 중심의 비용 체계 안에서 설비관리를 경영 의제로 올리는 합의가 없으면 시스템만 남습니다.

[핵심 요약]

·         미 국방성 의뢰로 스탠리 노울런과 하워드 힙이 1978년 정리한 방법론이 RCM(신뢰성 중심 보전)입니다.

·         RCM의 목표는 고장을 막는 것이 아니라 설비의 '기능'을 유지하며 경제성과 안전성을 동시에 확보하는 것입니다.

·         FMEA는 고장 전 잠재 위험을 차단하고, RCA는 고장 후 Logic Tree로 근본 원인을 추적합니다. 두 도구는 순환할 때 작동합니다.

·         정비 결정을 개인의 판단이 아닌 데이터와 논리에 맡기는 것이 인적 오류를 최소화하는 방법입니다.

·         1990년대 말 직장인 건강검진 도입이 사후 처리에서 예방으로 패러다임을 바꿨듯, 설비관리도 '건강검진 프로세스'로 진화했습니다.

·         제조 현장은 생산 중심 비용 체계 탓에 설비 8계통의 기초 관리에 머물렀고, Classical PdM조차 체계화되지 않은 상태에서 PdM을 논하고 있습니다.

·         화려한 자동화나 잘못된 모델링의 PdM보다 '건강검진형 관리 철학'이 먼저입니다.

[FAQ: 자주 묻는 질문]

Q. RCM과 예방보전(PM)은 무엇이 다른가요?

A. PM은 '언제 정비할 것인가'를 다루는 방식이고, RCM은 '무엇을 왜 정비할 것인가'를 결정하는 전략입니다. RCM은 설비의 기능을 먼저 정의하고, 그 기능이 상실되는 방식(고장 모드)에 따라 주기 기반 정비·상태 감시·사후 보전 중 무엇이 적합한지 선택합니다. 즉 PM은 RCM이 선택할 수 있는 여러 수단 중 하나입니다.

Q. FMEA를 만들었는데 현장에서 쓰이지 않습니다. 왜 그런가요?

A. 대부분 FMEA가 점검 항목·주기와 연결되지 않았기 때문입니다. FMEA의 결론은 '이 고장 모드는 이 수단으로 이 주기에 검출한다'는 과업이어야 하고, 그 과업이 실제 작업지시로 발행되어야 합니다. 별도 엑셀 파일로 존재하는 FMEA는 개정되지 않고 잊힙니다.

Q. RCA를 하는데도 같은 고장이 반복됩니다.

A. 근접 원인에서 멈췄을 가능성이 높습니다. '베어링 소착'은 근접 원인이고, '윤활 주기 기준이 없었다' 또는 '이상음 보고 체계가 없었다'가 근본 원인입니다. RCA는 '왜 발생했는가'를 넘어 '왜 사전에 발견하지 못했는가'까지 추적해야 합니다.

Q. PdM(예지보전)을 바로 도입해도 되나요?

A. 권장하지 않습니다. 고장 모드별 유효 검출 수단이 정의되어 있고, 그 측정값이 이력으로 축적되며, 이상 판정 기준이 문서화된 상태가 전제입니다. 이 세 가지가 없으면 AI 모델이 학습할 데이터가 없습니다. 진동·온도·오일 분석의 주기 측정과 추이 관리, 즉 Classical PdM을 먼저 정착시키는 편이 빠릅니다.

Q. FMEA·RCA를 도입하려면 어느 정도 인력과 기간이 필요한가요?

A. 대상 범위에 따라 다릅니다. 상위 1~2개 설비 유형으로 한정하면 8~16주 내에 1차 정착이 가능하며, 정비·운전·설계 담당자가 참여하는 워크숍 형태를 권장합니다. 전 설비를 한 번에 대상으로 하면 대부분 중도에 멈춥니다.

Q. 기존 정비 이력 데이터를 SWING CMMS로 옮길 수 있나요?

A. 가능합니다. 엑셀·기존 시스템의 이력을 설비 마스터 정비와 함께 이관합니다. 다만 기존 이력이 '고장' 한 줄로만 기록되어 있다면 고장 모드 단위 재분류가 필요하며, 이 재분류 범위가 이관 기간을 좌우합니다.

[시리즈 목록]

[이전글] 예방보전은 왜 실패하는가: 코멧 사고와 유나이티드 항공이 밝혀낸 고장의 89%

[현재글] RCM과 건강검진형 설비관리: FMEA·RCA로 고장이 아니라 기능을 지키는 법

[다음글] 고장 많은 설비, 고치지 말고 결단하라: 설계 교체와 FMEA 기반 예방

======================================
